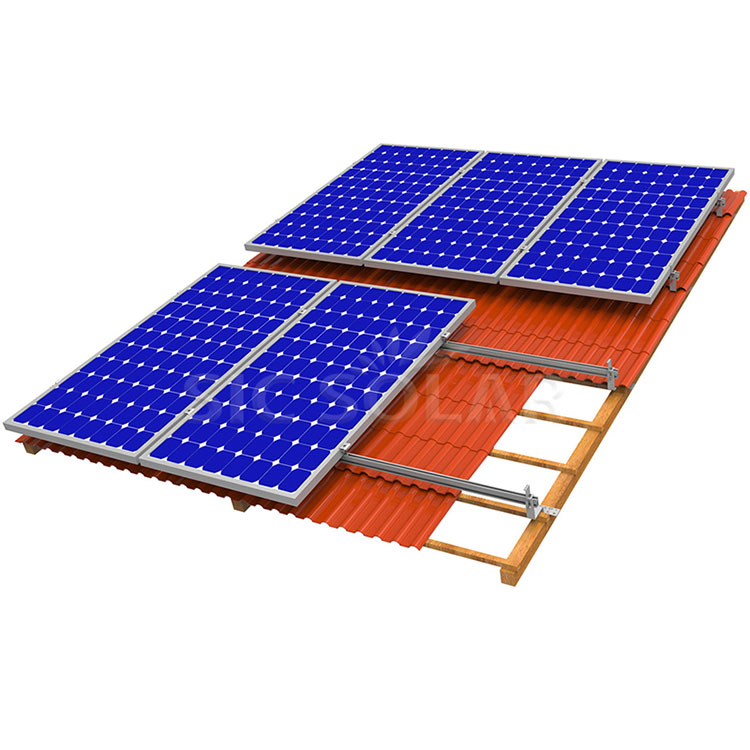

Aurinkojärjestelmän päivittäminen tiilikattoksi vaatii huolellista harkintaa. Väärän kiinnitysjärjestelmän valinta voi aiheuttaa vuotoja, vaurioita tai riittämättömän suorituskyvyn. Oikean asennusjärjestelmän valintaan liittyy monia näkökohtia. Tämä opas tuo esiin tärkeimmät tekijät. LiitySIC aurinkokun tutkimme tärkeimpiä valintakriteerejäSolar kattotiilet.
Kattotiilien tyyppi ja muoto: Tietty laatan muoto, koko, paino ja materiaali (esim. savi, betoni, liuskekivi tai komposiitti) määräävät vaaditun asennusjärjestelmän suunnittelun.
Rakenteen eheys ja kuormitusluokitus: Järjestelmän komponentit on valittava tietyn sijainnin perusteella ja niiden on täytettävä paikalliset tuulen, lumen ja seismisen kuormituksen vaatimukset normaalien käyttöolosuhteiden varmistamiseksi.
Vedeneristys ja pitkäkestoinen suojaus: Aurinkopaneelien on säilytettävä katon säänkestävä eheys ja estettävä vuodot vuosikymmeniä, jotka voivat häiritä koko aurinkokuntaa.
Asennustehokkuus: Valmiiksi kootut komponentit ja intuitiivinen suunnittelu vähentävät merkittävästi työaikaa ja monimutkaisuutta.
Järjestelmän käyttöikä ja takuu: Komponenttien on oltava korroosionkestäviä ja niillä on oltava luotettava takuu.
Laattojen tyyppi ja koko: Ymmärrä laatan vähimmäis-/maksimipituus, -leveys ja -paksuus, jotka järjestelmä voi hyväksyä.
Koukkusuunnittelu: Tuotteen materiaali, koukkuprofiili ja liitäntätapa räätälöity tiettyyn laattaprofiiliin.
Vilkkujärjestelmä:Aurinkopaneelitedellyttää integroidun tiivistysrakenteen ja yhteensopivuuden huomioon ottamista aluslattian kanssa.
Materiaalin koostumus:
Kisko: 6005-T5 alumiiniseos (anodisoitu AA-M10-C22 tai korkeampaan korroosionkestävyyden parantamiseksi).
Puristin: 6005-T5 alumiiniseos tai AISI 304/316 ruostumaton teräs.
Pultit ja mutterit: Vähintään AISI 304 ruostumaton teräs; AISI 316:ta suositellaan ankariin rannikkoympäristöihin. Mekaaninen lujuus:
Telan vetolujuus: ≥ 230 MPa
Suorituskyky- ja rakennetiedot
Kuormitusluokitus:
Tuulikuorma: Jopa 60 m/s (216 km/h tai 134 mph) riippuen kokoonpanosta ja paikallisista standardeista (EN 1991-1-4, ASCE 7, AS/NZS 1170.2).
Lumikuorma: Tyypillisesti 1,0 kN/m² - 1,5 kN/m² (noin 100 kg/m² - 150 kg/m² tai 20,9 psf - 31,4 psf), suurempia kuormia on saatavana.
Kiskoosat: Tyypillisesti saatavana vakiopituisina, mutta ne voidaan helposti leikata paikan päällä mukautettujen vaatimusten mukaan.
Asennuskallistus: Säädettävä kallistuskulma (yleensä 5° - yli 35°) kallistuskannattimella.
Katon kaltevuuden yhteensopivuus: Yhteensopiva yleisten kanssaAurinkopaneelitkaltevuus (esim. 15° - 60°).
Moduulien yhteensopivuus: Yleisesti yhteensopiva tavallisten PV-moduulikehysten (kehysmoduulien) kanssa, ja kiinnitysprofiilit on suunniteltu eri moduulipaksuuksille.
| Ominaisuusluokka | Tuotteen tekniset tiedot | Hyöty |
| Ensisijaiset materiaalit | Kiskot: Alumiiniseos 6005-T5, anodisoitu (AA-M10-C22/AAMA 611) Koukut/puristimet: AISI 304 tai 316 SS / Al-seos | Poikkeuksellinen lujuus-painosuhde, erinomainen korroosionkestävyys yli 25 vuoden käyttöiän. |
| Yhteensopivuus | Laaja valikoima: Betoni, saviprofiilit (Roman, S, Mission), Liuskekivi. Mukautetut koukut saatavilla. | Monipuolinen ratkaisu erilaisiin globaaleihin kattotyyleihin. Minimoi projektin monimutkaisuuden. |
| Latauksen suorituskyky | Tuuli: Jopa 60 m/s (Sertifioitu EN 1990:n, AS/NZS 1170:n, JIS:n, ANSI:n mukaan) Lumi: Säädettävissä jopa 1,5+ kN/m² | Suunniteltu turvallisuuteen äärimmäisissä sääolosuhteissa ja täyttää tiukat kansainväliset rakennestandardit. |
| Vedeneristys | Integroitu vilkkuva kaulus (alumiini tai SS), EPDM-tiivisteet, yhteensopiva useimpien aluspäällysteiden kanssa. | Taattu pitkäaikainen säänkestävä eheys, joka estää vuodot ja kattovauriot. |
| Asennus | Esiasennetut komponentit, työkaluttomat keskipuristimet (lisävaruste), kevyet kiskot, yksityiskohtaiset käyttöohjeet ja videot. | Lyhentää asennusaikaa 30 %+, alentaa työkustannuksia, minimoi paikan päällä tapahtuvat virheet. |
| Tekninen vaatimustenmukaisuus | Täysin sertifioitu CE, TUV SUD, ISO 9001:2015 mukaan. Kattavat testiraportit. | Pääsy maailmanlaajuisille markkinoille taattu. Tiukka laadunvalvonta tutkimuksesta ja kehityksestä valmistukseen. |
| Takuu | Tuote: 10 vuoden rajoitettu takuu Suorituskyky: 25 vuoden rakenteellinen elinikäinen sitoumus | Lyhentää asennusaikaa 30 %+, alentaa työkustannuksia, minimoi paikan päällä tapahtuvat virheet. |
